Manuali Ricambi Piaggio Porter — Albero di Trasmissione
Smontaggio Differenziale Piaggio Porter Maxxi
Pubblicato da Christian Sorbello il

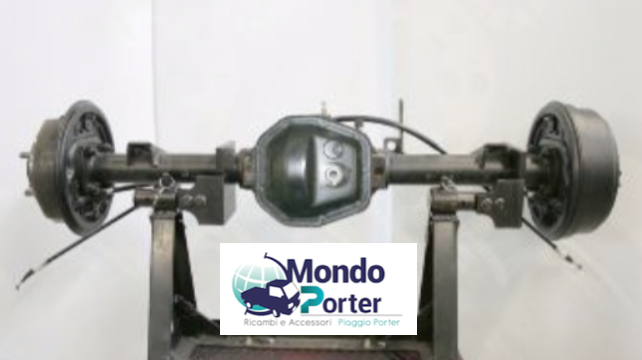

Smontaggio Differenziale Porter Maxxi Posizionare l'assale posteriore sul supporto specifico. per poterlo orientare in modo corretto nelle varie fasi di smontaggio, montaggio e registrazione. rimuovere il tappo scarico olio e procedere allo svuotamento completo del supporto differenziale rimuovere le viti del coperchio supporto differenziale e la guarnizione di tenuta marcare su entrambi i lati i riferimenti per facilitare il corretto rimontaggio dei cavallotti marcare l'accoppiamento tra Scatola differenziale e Corona svitare le 8 viti del semiasse e riavvitarne 2 di esse, nei fori filettati non passanti, per l'estrazione del semiasse; ripetere l'operazione anche sull'altro lato. avvitare le 2 viti fino...
Albero di Trasmissione Piaggio Porter - Ispezione
Pubblicato da Christian Sorbello il

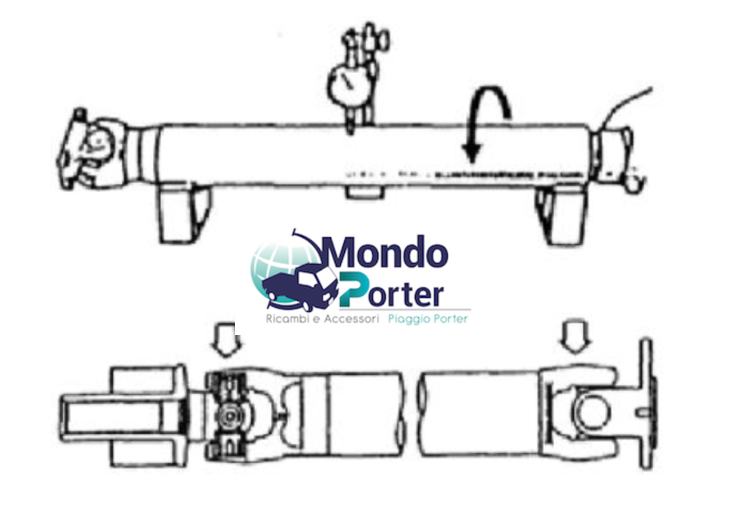

Ispezione Albero Trasmissione Piaggio Porter 1. Controllare che l'albero di trasmissione non presenti danni e che non sia incurvato. 2. Controllare che la sede del cuscinetto della crociera, l'albero scorrevole e la cuffia non presentino danni. Caratteristiche tecniche Limite di curvatura: 0,5 mm 3. Controllare la forcella della flangia e la forcella del manicotto. Controllare che la superficie di contatto A della flangia accoppiata al pignone differenziale non sia danneggiata. Controllare che la superficie scorrevo- le B del paraolio non sia danneggiata o usurata. Controllare che lo scanalato C non sia danneggiato o usurato. Montare la forcella del manicotto sullo...
Albero Trasmissione Piaggio Porter - Installazione
Pubblicato da Christian Sorbello il
Installazione 1. Applicare olio per ingranaggi sul lato interno e sul lato esterno del manicotto come indicato in figura. 2. Introdurre l'albero di trasmissione lato cambio. 3. Montare l'albero di trasmissione allineandolo al segno di riferimento A applicato sulla flangia del differenziale. 4. Installare i bulloni di fissaggio con nuove rondelle. 5. Serrare alla coppia prescritta i bulloni di fissaggio in modo uniforme e graduale. 6. Ruotare l'albero di trasmissione, e verificare che non sforzi e non produca rumori anomali. Coppie di bloccaggio (N*m) Giunto cardanico - Flangia differenziale posteriore 39÷54
Sostituzione Crociera Albero Di Trasmissione Piaggio Porter
Pubblicato da Christian Sorbello il
Hai un Piaggio Porter ? Superi i 50km/h e il tuo sterzo Vibra ??
E' ora di sostituire la crociera dell albero di Trasmissione
Ecco Un Piccolo Tutorial su come Sostituire la crociera dell albero di Trasmissione Del Vostro Piaggio Porter . Procedure - Video .
