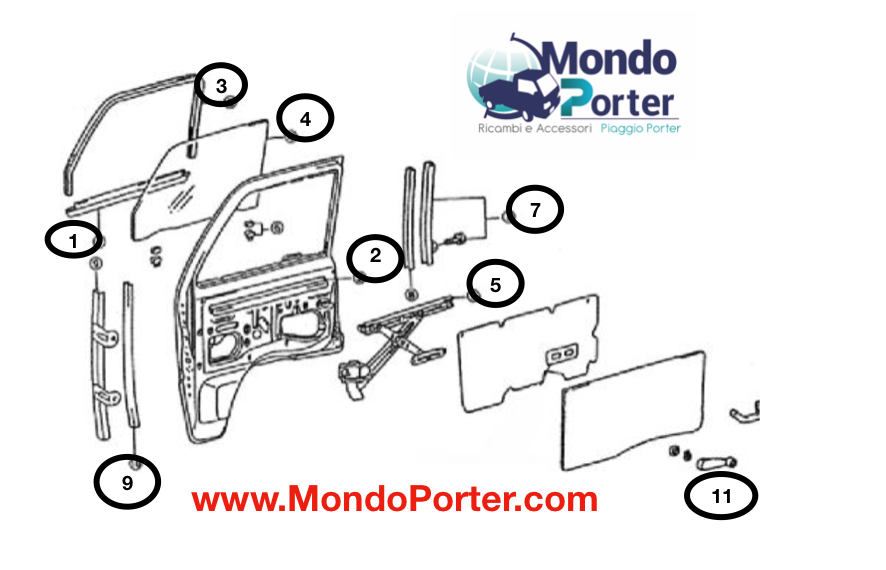

Componenti Sportello Piaggio Porter
1. Guarnizione Rasavetro Sportelo ESTERNA Piaggio Porter
2. Guarnizione Rasavetro Sportello INTERNA Piaggio Porter
3. Guarnizione Rasavetro Sportello Completa
4. Vetro Sportello anteriore Piaggio Porter
5. Alzacristallo Piaggio Porter
7- Staffa Alzacristallo Piaggio Porter
9 - Staffa Anteriore Vetro Alzacristallo Piaggio Porter
11. Maniglia Alzacristallo Piaggio Porter
Smontaggio Alzacristallo Piaggio Porter
1 - Rimuovere la Maniglia sportello interna , svitando la vite al suo interno
2 - staccare il tirante serratura sportello piaggio porter
3 - smontare la maniglia alvetro , la maniglia e fissata con una molletta , basterà fare leva alla molletta con un gira vite italiano
4 - smontare la maniglia interna tirante sportello
5. Rimuovere Pannello Rivestimento sportello Piaggio Porter va ad incastro
6. Rimuovere la guarnizione esterna del vetro porta anteriore.
7. Rimuovere la guarnizione interna del vetro porta anteriore
8. Rimuovere la guarnizione rasavetro interna piaggio porter
9. Rimozione vetro porta anteriore piaggio porter
10-Rimuovere la staffa centrale agendo sui bulloni indicati in figura.
11- Rimuovere i due bulloni di fissaggio del gruppo vetro porta anteriore.
12- Rimuovere il Finestrino sportello Piaggio Porter
- Mantenendo il vetro in posizione verticale, tirarlo verso l'alto.
13- Tracciare un riferimento sul lato anteriore del vetro per individuare subito la corretta posizione di ri-montaggio del fine corsa.
Installazione Alzacristallo Piaggio Porter
1. Installazione Alzacristallo anteriore Piaggio Porter
- Applicare il grasso MP su ogni sezione di scorrimento dell'alzavetro.
- Montare l'alzavetro porta anteriore mediante i tre bulloni.
- Inserire il gruppo vetro porta anteriore e serrare provvisoriamente con due bulloni.
2. Montare la guarnizione rasavetro completa piaggio porter
3. Serrare i due bulloni.
- ACCERTARSI CHE IL VETRO VENGA INSERITO CORRETTAMENTE NELLA PORTA ANTERIORE.
4. Serrare il bullone del telaio posteriore quindi serrare i due bulloni del telaio anteriore.
5. Montare il coperchio d'ispezione.
6. Montare il pannello rivestimento porta.
7. Montare i componenti relativi al pannello rivestimento porta.
- pannello sportello piaggio porter
- maniglia alzavetro piaggio porter
- Maniglia interna sportello piaggio porter
