Smontaggio cinghia piaggio porter

Cinghia Servizi  Piaggio Porter -  Smontaggio.

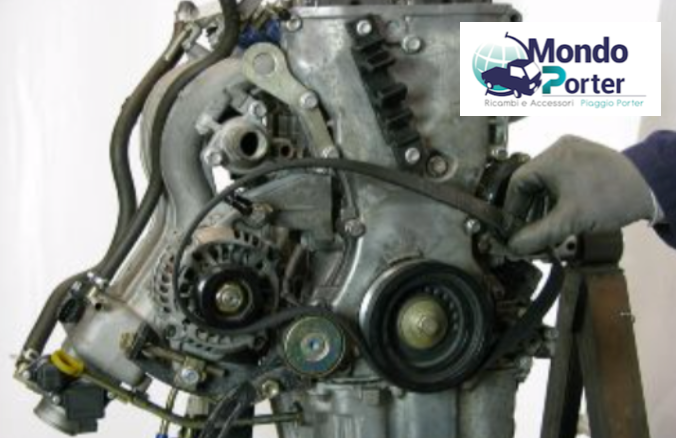

Allentare la vite di regolazione cinghia, posizionata vicino all'alternatore.

cinghia servizi alternatore piaggio porter

Dopo aver allentato la tensione della cinghia, rimuoverla dalle tre pulegge: (1) Alternatore; (2) Albero motore; (3) Pompa acqua.

smontaggio cinghia pompa acqua alternatore piaggio porter



Cinghia servizi Piaggio Porter - Montaggio.

Montare la cinghia nuova assicurandosi di far coincidere correttamente le 4 gole della cinghia nella puleggia.

montaggio cinghia servizi piaggio porter multitech

 Regolazione della tensione della cinghia servizi Piaggio Porter


Avvitare la vite di regolazione fino a che la flessione della cinghia servizi raggiunga il valore prescritto.

Effettuare il controllo premendo nella parte centrale della cinghia tra la puleggia della pompa dell'acqua e la puleggia dell'alternatore, applicando una forza pari a 10 Kg.

regolazione cinghia servizi piaggio porter

Controlli Cinghia Servizi Piaggio Porter.

- Il controllo consiste in un esame visivo della cinghia di trasmissione. Verificare la cinghia per accertare eventuali tracce di separazione dalla gomma adesiva nella parte superiore o inferiore della cinghia, sfilacciamenti, screpolature nelle nervature interne della cinghia. Sostituire la cinghia se necessario.

- Esame della tensione della cinghia di trasmissione. Misurare la freccia (flessione), della cinghia applicando la forza prescritta nel punto centrale della cinghia stessa, tra la puleggia dell'alternatore e la puleggia della pompa d'acqua.

Caratteristiche tecniche
Flessione della cinghia:
8÷9 mm applicando con una forza di 10Kg (98N).

cinghia pompa acqua e servizi piaggio porter
