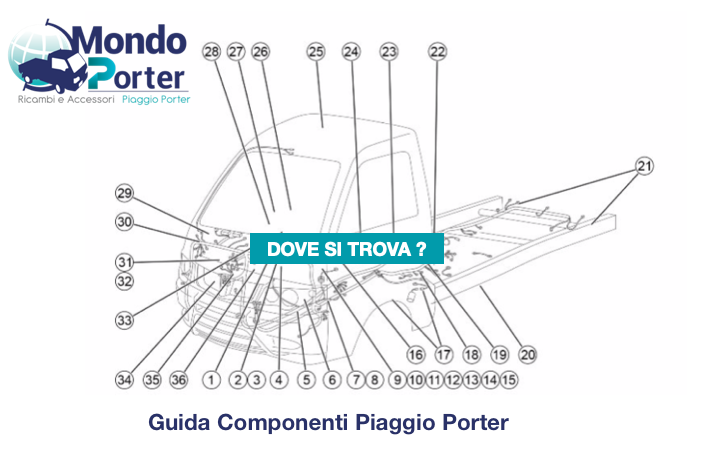

Guida Componenti Piaggio Porter - Dove si Trova ?

Pubblicato da Christian Sorbello il



Connettore gruppo strumenti

Posizionato sulla plancia lato guida. Per accedervi rimuovere il gruppo strumenti.

quadro strumenti piaggio porter

Commutatore di avviamento

Posizionato sulla plancia lato guida. Per accedervi rimuovere la copertura inferiore piantone sterzo.

commutatore chiave piaggio porter

Centralina EPS (servosterzo elettrico)

Posizionata sul piantone sterzo. Per accedervi rimuovere la copertura inferiore piantone sterzo.

Centralina EPS servosterzo elettrico Piaggio Porter

Interruttore luci stop

Posizionato sul pedale del freno.

interruttore luci stop piaggio porter



Motorino regolazione proiettore

Posizionato sul corpo proiettore. Per accedervi rimuovere il gruppo ottico. Per la regolazione fari si accede dal tappo interno cabina sotto la plancia.

motorino regolazione faro piaggio porter

Elettropompa lavacristalli


Posizionata sul serbatoio liquido lavacristalli.

pompetta elettropompa  lavacristalli piaggio porter

Sensore temperatura radiatore


Posizionato sul tubo impianto raffreddamento in prossimità del serbatoio liquido cristalli.

Sensore temperatura radiatore Piaggio Porter

Relè fendinebbia anteriore


Posizionato nel blocco relè sotto la plancia lato guida.

Relè fendinebbia anteriore piaggio porter



 Quadro Blocco relè completo


Posizionato nel blocco relè sotto la plancia lato guida.

 Quadro Blocco relè completo piaggio porter

Scatola Porta-fusibili principali


Posizionata nel blocco relè sotto la plancia lato guida.porta fusibili piaggio porter



Connettore temporizzatore tergicristallo

Posizionato sotto la plancia lato guida.

connettore temporizzatore tergicristallo ricambi piaggio porter

Connettore e attacco diagnosi EOBD


Posizionato in prossimità del blocco relè sotto la plancia lato guida.

connettore attacco diagnosi piaggio porter dove si trova

Interruttore livello olio freni


Posizionato sulla plancia lato guida. Per accedervi rimuovere il coperchio accesso serbatoio.

Interruttore livello olio freni piaggio porter

Sensore Ossigeno Piaggio Porter


Posizionati a monte e a valle del catalizzatore sulla marmitta.

sensore ossigeno marmitta piaggio porter

Connessione cablaggio motore

Posizionato nel vano motore come da foto allegata

cablaggio motore piaggio porter

Attuatori chiusure centralizzate


Posizionati all'interno delle porte del veicolo. Per accedervi rimuovere i pannelli delle porte.

attuatori chiusure centralizzate piaggio porter



Fusibili secondari (lato batteria)

Posizionati vicino alla batteria.

fusibili batteria piaggio porter ricambi



Sensore livello carburante

Posizionato sul serbatoio carburante.

sensore livello carburante galleggiante benzina diesel piaggio porter

Sensore velocità Piaggio Porter


Posizionato sulla scatola del cambio.

sensore velocità cambio piaggio porter



Connessione a briglia starter (A)

Posizionato sul motorino di avviamento vicino al blocco motore.

cablaggio elettrico piaggio porter

Segnalatore acustico interno


Posizionato nel vano sotto il sedile lato passeggero.

sensore acustico passeggero cicalio piaggio porter

Interconnessione briglia accessori (antifurto, alzacristalli elettrici, autoradio)


Posizionata sotto la plancia lato passeggero vicino al bauletto portaoggetti.

cablaggio elettrico filo piaggio porter

Centralina allarme/chiusure centralizzate

Posizionata sotto la plancia lato passeggero vicino al bauletto portaoggetti.

centralina allarme antifurto piaggio porter

Motorino tergicristalli anteriore

Posizionato sotto la plancia lato guida.

motorino tergicristallo piaggio porter



Elettro-ventola Radiatore Piaggio Porter


Posizionata dietro al radiatore del circuito di raffreddamento

Elettroventola radiatore piaggio porter
