Scatola Fusibili Piaggio Porter

Pubblicato da Christian Sorbello il

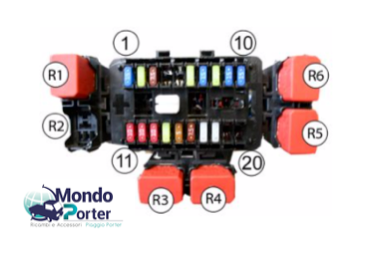

La Scatola porta fusibili del piaggio porter è ubicata sotto la plancia sterzo

scatola fusibili piaggio porter



Per poter procedere al controllo ed eventuale sostituzione del fusibile danneggiato, vi illustreremo in questo articolo le posizioni dei fusibili

scatola fusibili piaggio porter

Posizione e Funzione Relè Piaggio Porter

Posizione                                         Funzione

R1

RELE' PRINCIPALE

R2

R3

RELE' ANTINEBBIA

R4

RELE' GESTIONE LUCI ANTERIORI

R5

RELE' CONSENSO LUCE RETRONEBBIA (2)

R6

RELE' ARIA CONDIZIONATA



Posizione e Funzione Fusibili Piaggio Porter



Posizione       Funzione                                                                      Amperaggio

N.1

RELÉ PRINCIPALE

30A

N.2

15A

N.3

AVVISATORE ACUSTICO

15A





Posizione       Funzione                                                                      Amperaggio

N.4

GENERALE LUCI

20A

N.5

PRESA ACCESSORI 12V - ACCENDISIGARI

15A

N.6

CENTRALINA ELETTRONICA

25A

N.7

CRUSCOTTO - RISCALDATORE

20A

N.8

TERGICRISTALLO

15A

N.9

ARIA CONDIZIONATA (*)

10A

N.10

LUNOTTO TERMICO (*)

10A

N.11

10A

N.12

10A

N.13

RIBALTABILE (*)

5A

N.14

PRESA DIAGNOSI OBD

10A

N.15

EPS - SERVOSTERZO ELETTRICO

3A

N.16

ABS (alimentazione sotto chiave ) (*)

5A

N.17

ELETTROVENTOLA RADIATORE OLIO MOTORE (*)

20A

N.18 ABS (alimentazione Batteria) (*) 20A

N.19 CHIUSURE CENTRALIZZATE (*) 25A
