Sovrasponde Alluminio e Rete - Piaggio Porter

Pubblicato da Christian Sorbello il

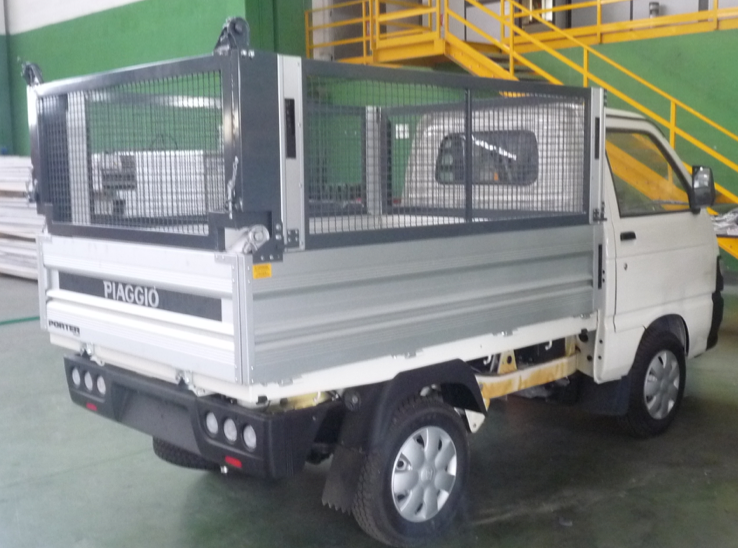

Le Sovrasponde Piaggio Porter alluminio e Rete realizzate da Officine Cucini sono una valida alterantiva per Giardinieri e per chiunque voglia portare un carico voluminoso .

Vediamo insieme tutta la Procedura per effettuare il montaggio

1) Togliere i 4 rivetti (2 per lato) che fermano superiormente la testata posteriore della sponda e forare con il trapano con punta di 9, sfondando la sponda fino alla parte opposta.

sponde piaggio portersponda piaggio porter



2) Assemblare le 2 colonne posteriori con i componenti illustrati nella foto (serrare parzialmente i bulloni: completare il serraggio nella fase finale, dopo aver effettuate tutte le registrazioni)

 sovra sponde piaggio porter

3) Montare le colonne posteriori fissandole in corrispondenza dei 2 fori precedentemente realizzati, per il momento con n°2 viti. Realizzare il terzo foro serrando anche il terzo bullone solo alla fine, dopo aver registrato la posizione delle sponde

sponda piaggio porter

4) Assemblare la sovrasponda anteriore serrando le staffe superiori e inferiori alla testata di alluminio per mezzo delle piastrine zincate filettate illustrate nella foto

sovrasponde piaggio porter

5) Avvitare i montanti della sovrasponda anteriore in corrispondenza dei 6 fori previsti sul paracabina del cassone originale. Nelle immagini è raffigurato il kit sovra sponde a rete, mentre nel caso di kit sovra sponde in alluminio rivettare i due montanti della sovra sponda anteriore sulla sovra sponda stessa, dopo averli avvitati sui 6 fori previsti sul cassone originale.

manuale montaggio piaggio porter

6) Montare tutte le sovrasponde interponendo una rondella di spessore fra sponda originale e sovrasponda e registrarne la posizione

manuale piaggio porter

7) Svitare il bullone che blocca la leva dello sgancio originale Piaggio rimuovendo la leva stessa (si consiglia di inserire i componenti originali smontati  in cabina per consegnarli al cliente

sponde piaggio porter

8) Effettuare tutte le registrazioni necessarie, quindi inserire il terzo bullone mancante di bloccaggio dei montanti posteriori (vedi punto 3) e serrare tutti i bulloni di registro.

 sovrasponde sponde laterali piaggio porter
