Guida Completa alla Manutenzione della Pinza Freno del Piaggio Porter NP6
La manutenzione delle pinze freno del Piaggio Porter NP6 è essenziale per garantire la sicurezza e l'efficienza del veicolo. In questo articolo, esploreremo i passaggi dettagliati per smontare, rimontare e mantenere le pinze freno anteriori e posteriori, basandoci sulla guida tecnica ufficiale.
Smontaggio della Pinza Freno Anteriore
-
Preparazione del Veicolo:
- Posizionare il veicolo su un ponte elevatore.
- Rimuovere la ruota anteriore interessata.
- Posizionare un contenitore adeguato per raccogliere eventuali fuoriuscite di liquido freni.
-
Svincolare la Tubazione dell'Olio:
- Svincolare la tubazione dell'olio dalle mollette di ritegno.
- Svitare il raccordo della tubazione dell'olio freni, lato tubazione rigida.
-

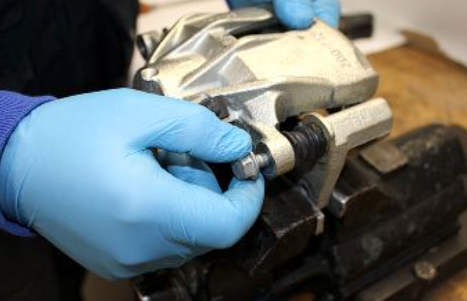

Rimozione della Pinza Freno:
-
- Svitare le viti di fissaggio della pinza freno alla staffa di supporto.
- Rimuovere la pinza freni a disco anteriore.
-
Rimozione della Staffa di Supporto (se necessario):
- Svitare le viti di fissaggio della staffa di supporto e rimuoverla.
Montaggio della Pinza Freno Anteriore
-
Installazione della Staffa di Supporto:
- Posizionare in sede la staffa di supporto pinza freno.
- Serrare le viti di fissaggio della staffa alla coppia prescritta di 85 ± 10 Nm.
-
Installazione della Pinza Freno:
- Posizionare in sede la pinza freno.
- Serrare le viti di fissaggio della pinza alla staffa di supporto alla coppia prescritta.
-
Ricollegamento della Tubazione dell'Olio:
- Posizionare in sede e serrare il raccordo della tubazione dell'olio freni alla coppia prescritta di 20 ± 2 Nm.
- Vincolare la tubazione dell'olio alle mollette di ritegno.
-
Completamento dell'Installazione:
- Procedere allo spurgo dell'impianto freni/frizione.
- Montare la ruota anteriore interessata.
- Rimuovere il veicolo dal ponte elevatore.
Manutenzione del Freno Posteriore
-
Rimozione della Ruota Posteriore:
- Rimuovere la ruota posteriore.
- Svitare e rimuovere le viti di fissaggio del tamburo freno.
-
Rimozione del Tamburo Freno:
- Nel caso in cui il tamburo risulti bloccato sul mozzo, utilizzare le viti di fissaggio inserendole nei fori filettati per estrarre il tamburo.
Consigli per una Manutenzione Efficace
- Utilizzare Attrezzatura Adeguata: Assicurarsi di avere a disposizione tutti gli strumenti necessari per la rimozione e l'installazione delle pinze freno.
- Seguire le Coppie di Serraggio Prescritte: Utilizzare una chiave dinamometrica per garantire che le viti siano serrate alla coppia corretta, evitando così danni ai componenti.
- Verificare l'Assenza di Perdite di Liquido Freni: Dopo aver rimontato le pinze freno, controllare attentamente che non vi siano perdite di liquido freni.
- Spurgo dei Freni: Assicurarsi di eseguire uno spurgo accurato dell'impianto freni per eliminare eventuali bolle d'aria che potrebbero compromettere l'efficienza frenante.
Conclusione
La manutenzione delle pinze freno del Piaggio Porter NP6 è un'operazione fondamentale per la sicurezza del veicolo. Seguendo attentamente i passaggi descritti nella guida tecnica, è possibile eseguire questa operazione in modo sicuro ed efficace. Ricorda di utilizzare sempre componenti originali e di qualità per garantire le migliori prestazioni del tuo Piaggio Porter NP6.
