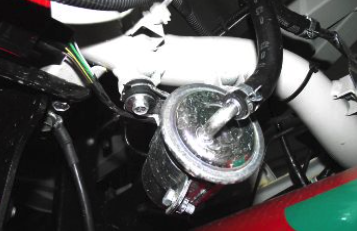

Montaggio Filtro benzina Piaggio Porter Multitech
1- Scollegare il morsetto negativo della batteria;
2 - Posizionare il veicolo sul ponte sollevatore
3 - Scollegare la tubazione flessibile aprendo la fascetta metallica
NON DISPERDERE CARBURANTE DURANTE LA RIMO- ZIONE DEL FILTRO.
4 - Scollegare la tubazione rigida svitando il raccordo
5 - Svitare le viti di fissaggio del filtro al telaio e rimuoverlo
Montaggio Filtro Benzina Piaggio Porter Multitech
1- Accostare il filtro benzina al telaio e serrare le relativi viti.
Coppie di bloccaggio (N*m) Filtro carburante - Telaio 35,0 ÷ 45,0
2 - Collegare la tubazione rigida e serrare il raccordo alla coppia prescritta;
Coppie di bloccaggio (N*m)
Tubazione mandata combustibile - Filtro combustibile 40 ± 5 Nm
3 - Collegare la tubazione flessibile e chiudere la relativa fascetta metallica;
Controllare che la fascetta sia serrata correttamente;
4 - Collegare il morsetto negativo della batteria
